کد سنلک
H05VV – F
H07VV – F
نام در استاندارد مربوطه

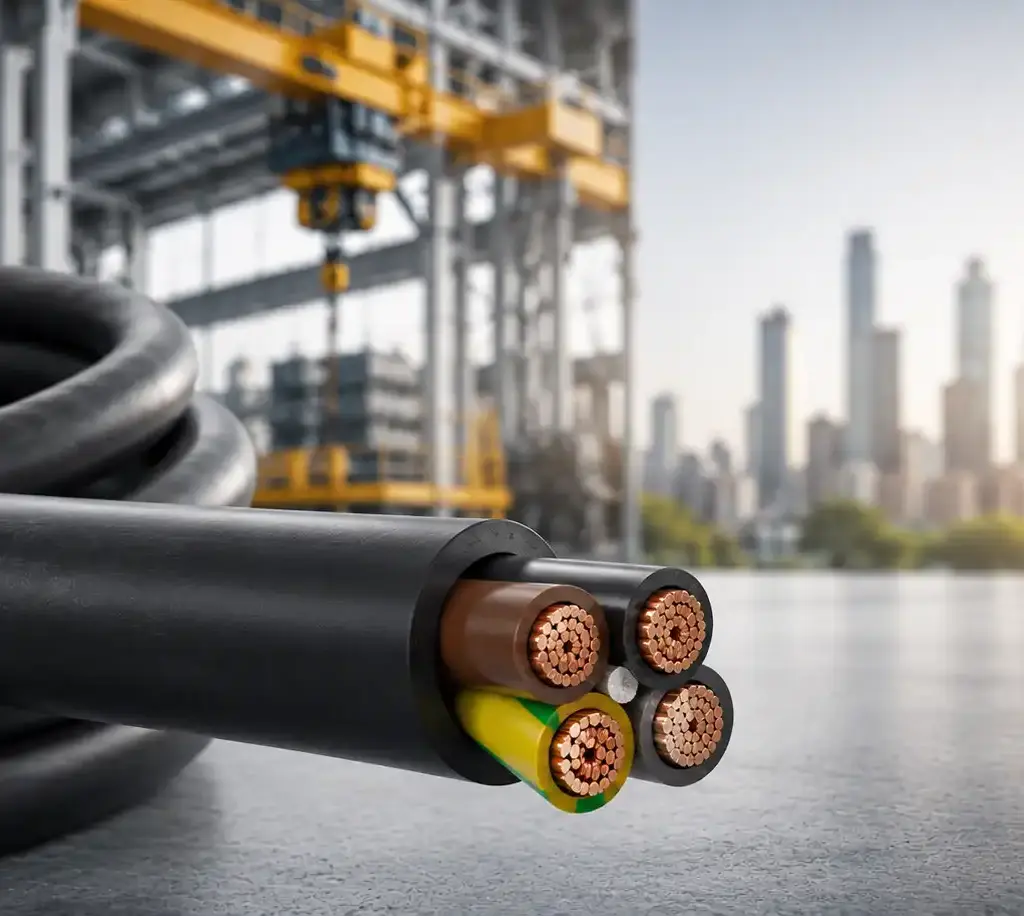

کابل بالا بر و کابل اتصال متحرک گرد با روکش پلی وینیل کلراید
ولتاژ نامی U0/U
برای هادیهای تا سطح مقطع 1mm²:
300/500V
برای هادیهای با سطح مقطع بیشتر از 1mm²:
450/750V
استاندارد مرجع
ISIRI607-6
کد مشخصه استاندارد
(607)71C
محدوده دمایی
℃30- تا ℃70+
ساختار لایهها
مس/پی وی سی/ پی وی سی
جنس و کلاس هادی
مس آنیل شده کلاس۵ ISIRI3084
جنس عایق
PVC/ D
جنس روکش
PVC/ST5
جنس فیلر
*
جنس شیلد
*
رنگبندی عایق
مطابق استاندارد ISIRI 607-1
رنگبندی روکش
معمولا مشکی یا سفید و گاهی طبق درخواست مشتری
1- این نوع کابلها اغلب به عنوان کابلهای متحرک جرثقیل ، آسانسورها و سیستمهای نقاله به کار می روند .
2- این کابلها برای استفاده در تاسیسات داخل ساختمان مناسب بوده و از مزایای آنها می توان از انعطاف پذیری زیاد و حداقل فضای مورد نیاز نام برد .
| سطح مقطع نامی هادی ها (mm²) | کلاس هادی | تعداد و قطر رشته نامی هادی ها | ضخامت نامی عایق | قطر نامی عایق (mm) | قطر فرضی هادی (mm) | K | قطر فرضی زیر روکش (mm) | ضخامت نامی روکش (mm) | میانگین ابعاد کلی (mm) | حداکثر مقاومت اهمی هادی در 20 درجه سانتی گراد (ohm/km) | وزن تقریبی (kg/km) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 2×1.5 | 5 | 30×0.235 | 0.7 | 3 | 1.4 | 2 | 5.6 | 1 | 8 | 13.3 | 88 |
| 2×2.5 | 5 | 50×0.235 | 0.8 | 3.6 | 1.8 | 2 | 6.8 | 1 | 9.2 | 7.98 | 125 |
| 2×4 | 5 | 56×0.285 | 0.8 | 4.2 | 2.3 | 2 | 7.8 | 1 | 10.4 | 4.95 | 165 |
| 2×6 | 5 | 84×0.285 | 0.8 | 4.8 | 2.8 | 2 | 8.8 | 1 | 11.6 | 3.3 | 216 |
| 2×10 | 5 | 144×0.285 | 1 | 6.1 | 3.6 | 2 | 11.2 | 1.3 | 14.8 | 1.91 | 380 |
| 2×16 | 5 | 224×0.285 | 1 | 7.2 | 4.5 | 2 | 13 | 1.3 | 17 | 1.21 | 512 |
| 2×25 | 5 | 301×0.306 | 1.2 | 8.8 | 5.6 | 2 | 16 | 1.6 | 20.8 | 0.78 | 731 |
| 3×2.5 | 5 | 50×0.235 | 0.8 | 3.6 | 1.8 | 2.16 | 7.3 | 1 | 9.8 | 7.98 | 158 |
| 3×4 | 5 | 56×0.285 | 0.8 | 4.2 | 2.3 | 2.16 | 8.4 | 1 | 11.1 | 4.95 | 212 |
| 3×6 | 5 | 84×0.285 | 0.8 | 4.8 | 2.8 | 2.16 | 9.5 | 1.3 | 13 | 3.3 | 290 |
| 3×10 | 5 | 144×0.285 | 1 | 6.1 | 3.6 | 2.16 | 12.1 | 1.3 | 15.8 | 1.91 | 493 |
| 3×16 | 5 | 224×0.285 | 1 | 7.2 | 4.5 | 2.16 | 14 | 1.3 | 18.2 | 1.21 | 712 |
| 3×25 | 5 | 301×0.306 | 1.2 | 8.8 | 5.6 | 2.16 | 17.3 | 1.6 | 22.2 | 0.78 | 1020 |
| 4×1.5 | 5 | 30×0.235 | 0.7 | 3 | 1.4 | 2.42 | 6.8 | 1 | 9.3 | 13.3 | 130 |
| 4×2.5 | 5 | 50×0.235 | 0.8 | 3.6 | 1.8 | 2.42 | 8.2 | 1 | 10.7 | 7.98 | 190 |
| 4×4 | 5 | 56×0.285 | 0.8 | 4.2 | 2.3 | 2.42 | 9.4 | 1.3 | 12.8 | 4.95 | 280 |
| 4×6 | 5 | 84×0.285 | 0.8 | 4.8 | 2.8 | 2.42 | 10.6 | 1.3 | 14.2 | 3.3 | 360 |
| 4×10 | 5 | 144×0.285 | 1 | 6.1 | 3.6 | 2.42 | 13.6 | 1.3 | 17.4 | 1.91 | 620 |
| 4×16 | 5 | 224×0.285 | 1 | 7.2 | 4.5 | 2.42 | 15.7 | 1.6 | 20.6 | 1.21 | 925 |
| 4×25 | 5 | 301×0.306 | 1.2 | 8.8 | 5.6 | 2.42 | 19.4 | 2 | 25.3 | 0.78 | 1310 |
| 5×1.5 | 5 | 30×0.235 | 0.7 | 3 | 1.4 | 2.7 | 7.6 | 1 | 10.1 | 13.3 | 156 |
| 5×2.5 | 5 | 50×0.235 | 0.8 | 3.6 | 1.8 | 2.7 | 9.2 | 1.3 | 12.3 | 7.98 | 245 |
| 5×4 | 5 | 56×0.285 | 0.8 | 4.2 | 2.3 | 2.7 | 10.5 | 1.3 | 13.9 | 4.95 | 340 |
| 5×6 | 5 | 84×0.285 | 0.8 | 4.8 | 2.8 | 2.7 | 11.9 | 1.3 | 15.6 | 3.3 | 445 |
| 5×10 | 5 | 144×0.285 | 1 | 6.1 | 3.6 | 2.7 | 15.1 | 1.6 | 19.7 | 1.91 | 750 |
| 5×16 | 5 | 224×0.285 | 1 | 7.2 | 4.5 | 2.7 | 17.6 | 1.6 | 22.6 | 1.21 | 1115 |
| 5×25 | 5 | 301×0.306 | 1.2 | 8.8 | 5.6 | 2.7 | 21.6 | 2 | 27.8 | 0.78 | 1570 |
کد سنلک
H05VV – F
H07VV – F
نام در استاندارد مربوطه
کابل بالا بر و کابل اتصال متحرک گرد با روکش پلی وینیل کلراید
ولتاژ نامی U0/U
برای هادیهای تا سطح مقطع 1mm²:
300/500V
برای هادیهای با سطح مقطع بیشتر از 1mm²:
450/750V
استاندارد مرجع
ISIRI607-6
کد مشخصه استاندارد
(607)71C
محدوده دمایی
℃30- تا ℃70+
ساختار لایهها
مس/پی وی سی/ پی وی سی
جنس و کلاس هادی
مس آنیل شده کلاس۵ ISIRI3084
جنس عایق
PVC/ D
جنس روکش
PVC/ST5
جنس فیلر
*
جنس شیلد
*
رنگبندی عایق
مطابق استاندارد ISIRI 607-1
رنگبندی روکش
معمولا مشکی یا سفید و گاهی طبق درخواست مشتری
1- این نوع کابلها اغلب به عنوان کابلهای متحرک جرثقیل ، آسانسورها و سیستمهای نقاله به کار می روند .
2- این کابلها برای استفاده در تاسیسات داخل ساختمان مناسب بوده و از مزایای آنها می توان از انعطاف پذیری زیاد و حداقل فضای مورد نیاز نام برد .
