کد سنلک

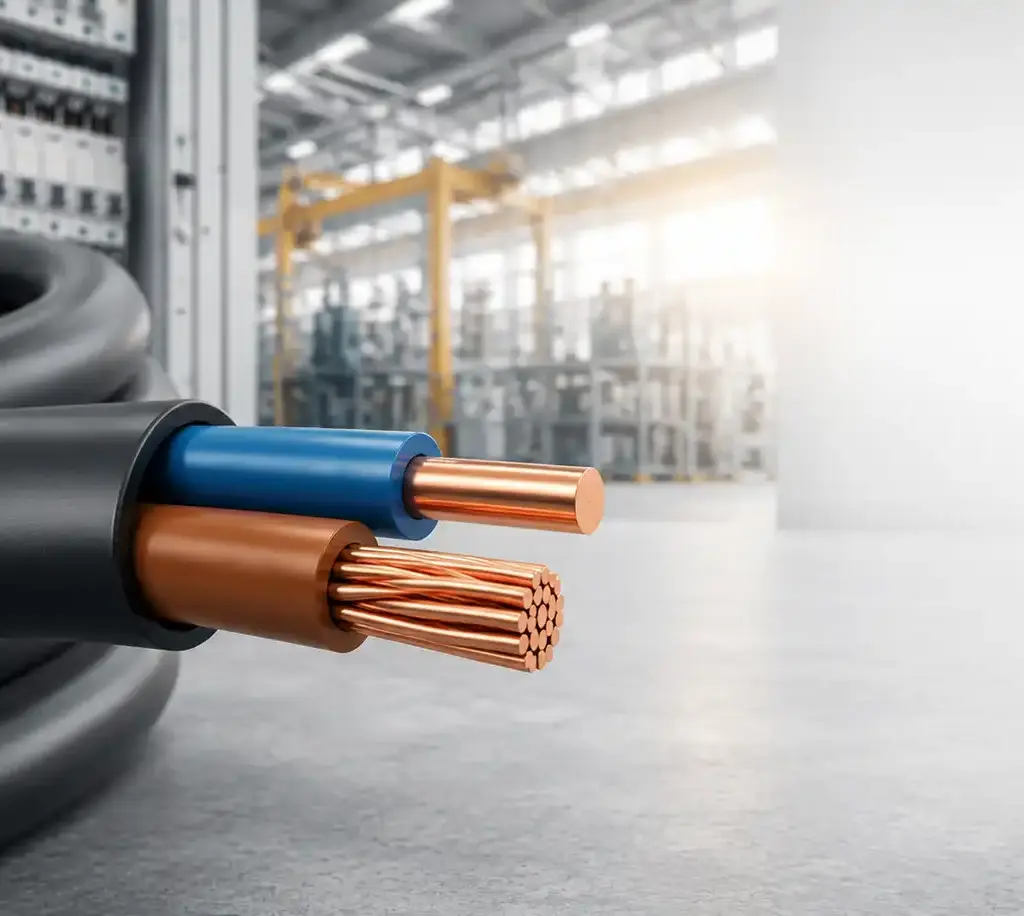

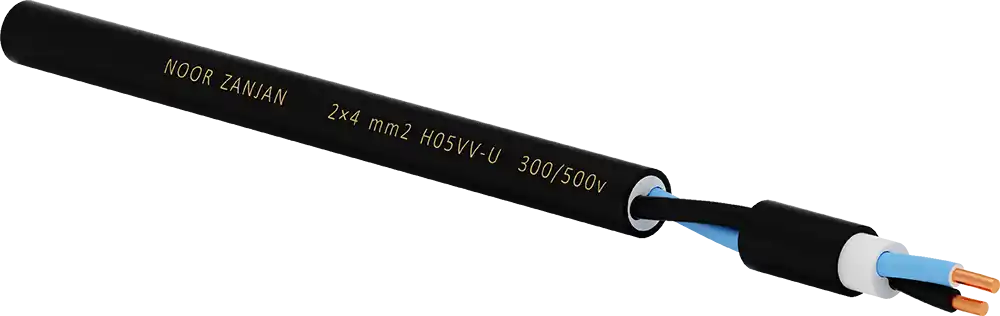

H05VV-R وH05VV-U
نام در استاندارد مربوطه
کابل سبک با غلاف پلی وینیل کلراید
ولتاژ نامی U0/U
300/500V
استاندارد مرجع
ISIRI607-4
کد مشخصه استاندارد
(607)10
محدوده دمایی
℃30- تا ℃70+
ساختار لایهها
مس/پی وی سی/ پی وی سی
جنس و کلاس هادی
مس آنیل شده کلاس۱ و ۲ مطابق با استاندارد ISIRI3084
جنس عایق
PVC/ C
جنس روکش
PVC/ST4
جنس فیلر
PVC
جنس شیلد
*
رنگبندی عایق
مطابق استاندارد ISIRI 607-1
رنگبندی روکش
معمولا مشکی یا سفید و گاهی طبق درخواست مشتری
1- ایـن نوع کابلهـا در زیر یا روی گچ، روی دیوارهای آجری و بتنی و در محیطهای خشک یا مرطوب به کار میروند.
2- استفاده از این نوع کابلها در تاسیسات خارجی فقط در صورتی مجاز است که در معرض نور مسـتقیم خورشید قرار نگیرند.
3- این نوع کابلها برای به کارگیری در بتن فشرده مناسب نیستند.
| سطح مقطع نامی هادی ها (mm²) | کلاس هادی | تعداد و قطر رشته نامی هادی ها | ضخامت نامی عایق (mm) | ضخامت تقریبی فیلر (mm) | ضخامت نامی روکش (mm) | میانگین ابعاد کلی (حد پایین) (mm) | میانگین ابعاد کلی (حد بالا) (mm) | حداکثر مقاومت اهمی هادی در 20 درجه سانتی گراد (Ω/km) | وزن تقریبی (weight kg/km) |
|---|---|---|---|---|---|---|---|---|---|
| 2×1.5 | 1 | 1×1.33 | 0.7 | 0.6 | 1.2 | 7.6 | 10 | 12.1 | 115 |
| 2×1.5 | 2 | 7×0.52 | 0.7 | 0.6 | 1.2 | 7.8 | 10.5 | 12.1 | 124 |
| 2×2.5 | 1 | 1×1.74 | 0.8 | 0.6 | 1.2 | 8.6 | 11.5 | 7.41 | 155 |
| 2×2.5 | 2 | 7×0.66 | 0.8 | 0.6 | 1.2 | 9 | 12 | 7.41 | 169 |
| 2×4 | 1 | 1×2.19 | 0.8 | 0.6 | 1.2 | 9.6 | 12.5 | 4.61 | 200 |
| 2×4 | 2 | 7×0.82 | 0.8 | 0.6 | 1.2 | 10 | 13 | 4.61 | 220 |
| 2×6 | 1 | 1×2.76 | 0.8 | 0.6 | 1.2 | 10.5 | 13.5 | 3.08 | 260 |
| 2×6 | 2 | 7×1.01 | 0.8 | 0.6 | 1.2 | 11 | 14 | 1.08 | 285 |
| 2×10 | 1 | 1×3.51 | 1 | 0.7 | 1.4 | 13 | 16.5 | 1.83 | 430 |
| 2×10 | 2 | 7×1.33 | 1 | 0.7 | 1.4 | 13.5 | 17.5 | 1.83 | 455 |
| 2×16 | 2 | 7×1.7 | 1 | 0.7 | 1.4 | 15.5 | 20 | 1.15 | 630 |
| 2×25 | 2 | 7×2.12 | 1.2 | 1 | 1.4 | 18.5 | 24 | 0.727 | 960 |
| 2×35 | 2 | 7×2.46 | 1.2 | 1.1 | 1.6 | 21 | 27.5 | 0.524 | 1280 |
| 3×1.5 | 1 | 1×1.33 | 0.7 | 0.6 | 1.2 | 8 | 10.5 | 12.1 | 135 |
| 3×1.5 | 2 | 7×0.52 | 0.7 | 0.6 | 1.2 | 8.2 | 11 | 12.1 | 142 |
| 3×2.5 | 1 | 1×1.74 | 0.8 | 0.6 | 1.2 | 9.2 | 12 | 7.41 | 185 |
| 3×2.5 | 2 | 7×0.66 | 0.8 | 0.6 | 1.2 | 9.4 | 12.5 | 7.41 | 201 |
| 3×4 | 1 | 1×2.19 | 0.8 | 0.6 | 1.2 | 10 | 13 | 4.61 | 246 |
| 3×4 | 2 | 7×0.82 | 0.8 | 0.6 | 1.2 | 10.5 | 13.5 | 4.61 | 268 |
| 3×6 | 1 | 1×2.76 | 0.8 | 0.6 | 1.4 | 11.5 | 14.5 | 3.08 | 340 |
| 3×6 | 2 | 7×1.01 | 0.8 | 0.6 | 1.4 | 12 | 15.5 | 3.08 | 361 |
| 3×10 | 1 | 1×3.51 | 1 | 0.7 | 1.4 | 14 | 17.5 | 1.83 | 535 |
| 3×10 | 2 | 7×1.33 | 1 | 0.7 | 1.4 | 14.5 | 19 | 1.83 | 568 |
| 3×16 | 2 | 7×1.7 | 1 | 0.9 | 1.4 | 16.5 | 21.5 | 1.15 | 815 |
| 3×25 | 2 | 7×2.12 | 1.2 | 1 | 1.6 | 20.5 | 26 | 0.727 | 1230 |
| 3×35 | 2 | 7×2.46 | 1.2 | 1.1 | 1.6 | 22 | 29 | 0.524 | 1620 |
| 4×1.5 | 1 | 1×1.33 | 0.7 | 0.6 | 1.2 | 8.6 | 11.5 | 12.1 | 161 |
| 4×1.5 | 2 | 7×0.52 | 0.7 | 0.6 | 1.2 | 9 | 12 | 12.1 | 172 |
| 4×2.5 | 1 | 1×1.74 | 0.8 | 0.6 | 1.2 | 10 | 13 | 7.41 | 223 |
| 4×2.5 | 2 | 7×0.66 | 0.8 | 0.6 | 1.2 | 10 | 13.5 | 7.41 | 242 |
| 4×4 | 1 | 1×2.19 | 0.8 | 0.6 | 1.4 | 11.5 | 14.5 | 4.61 | 312 |
| 4×4 | 2 | 7×0.82 | 0.8 | 0.6 | 1.4 | 12 | 15 | 4.61 | 338 |
| 4×6 | 1 | 1×2.76 | 0.8 | 0.7 | 1.4 | 12.5 | 16 | 3.08 | 421 |
| 4×6 | 2 | 7×1.01 | 0.8 | 0.7 | 1.4 | 13 | 17 | 3.08 | 452 |
| 4×10 | 2 | 7×1.33 | 1 | 0.8 | 1.4 | 16 | 20.5 | 1.83 | 695 |
| 4×16 | 2 | 7×1.7 | 1 | 0.9 | 1.4 | 18 | 23.5 | 1.15 | 1000 |
| 4×25 | 2 | 7×2.12 | 1.2 | 1.1 | 1.6 | 22.5 | 28.5 | 0.727 | 1555 |
| 4×35 | 2 | 7×2.46 | 1.2 | 1.2 | 1.6 | 24.5 | 32 | 0.524 | 2010 |
| 5×1.5 | 1 | 1×1.33 | 0.7 | 0.6 | 1.2 | 9.4 | 12 | 12.1 | 187 |
| 5×1.5 | 2 | 7×0.52 | 0.7 | 0.6 | 1.2 | 9.8 | 12.5 | 12.1 | 202 |
| 5×2.5 | 1 | 1×1.74 | 0.8 | 0.6 | 1.2 | 11 | 14 | 7.41 | 266 |
| 5×2.5 | 2 | 7×0.66 | 0.8 | 0.6 | 1.2 | 11 | 14.5 | 7.41 | 280 |
| 5×4 | 1 | 1×2.19 | 0.8 | 0.7 | 1.4 | 12.5 | 16 | 4.61 | 384 |
| 5×4 | 2 | 7×0.82 | 0.8 | 0.7 | 1.4 | 13 | 17 | 4.61 | 415 |
| 5×6 | 1 | 1×2.76 | 0.8 | 0.8 | 1.4 | 13.5 | 17.5 | 3.08 | 510 |
| 5×6 | 2 | 7×1.01 | 0.8 | 0.8 | 1.4 | 14.5 | 18.5 | 3.08 | 540 |
| 5×10 | 1 | 1×3.51 | 1 | 0.8 | 1.4 | 17 | 21 | 1.83 | 782 |
| 5×10 | 2 | 7×1.33 | 1 | 0.8 | 1.4 | 17.5 | 22 | 1.83 | 830 |
| 5×16 | 2 | 7×1.7 | 1 | 1 | 1.6 | 20.5 | 26 | 1.15 | 1225 |
| 5×25 | 2 | 7×2.12 | 1.2 | 1.2 | 1.6 | 24.5 | 31.5 | 0.727 | 1860 |
| 5×35 | 2 | 7×2.46 | 1.2 | 1.3 | 1.6 | 27 | 35 | 0.524 | 2450 |
کد سنلک
H05VV-R وH05VV-U
نام در استاندارد مربوطه
کابل سبک با غلاف پلی وینیل کلراید
ولتاژ نامی U0/U
300/500V
استاندارد مرجع
ISIRI607-4
کد مشخصه استاندارد
(607)10
محدوده دمایی
℃30- تا ℃70+
ساختار لایهها
مس/پی وی سی/ پی وی سی
جنس و کلاس هادی
مس آنیل شده کلاس۱ و ۲ مطابق با استاندارد ISIRI3084
جنس عایق
PVC/ C
جنس روکش
PVC/ST4
جنس فیلر
PVC
جنس شیلد
*
رنگبندی عایق
مطابق استاندارد ISIRI 607-1
رنگبندی روکش
معمولا مشکی یا سفید و گاهی طبق درخواست مشتری
1- ایـن نوع کابلهـا در زیر یا روی گچ، روی دیوارهای آجری و بتنی و در محیطهای خشک یا مرطوب به کار میروند.
2- استفاده از این نوع کابلها در تاسیسات خارجی فقط در صورتی مجاز است که در معرض نور مسـتقیم خورشید قرار نگیرند.
3- این نوع کابلها برای به کارگیری در بتن فشرده مناسب نیستند.
