کد وی دی ای
*
حداکثر ولتاژ کارکرد
*
حداکثر مقاومت هادی
*
ظرفیت خازنی متقابل
*
حداقل مقاومت عایقی
10,000MΩ.Km
استاندارد مرجع
JIS C 3501
IEC 60096
محدوده دمایی
℃30- تا ℃70+

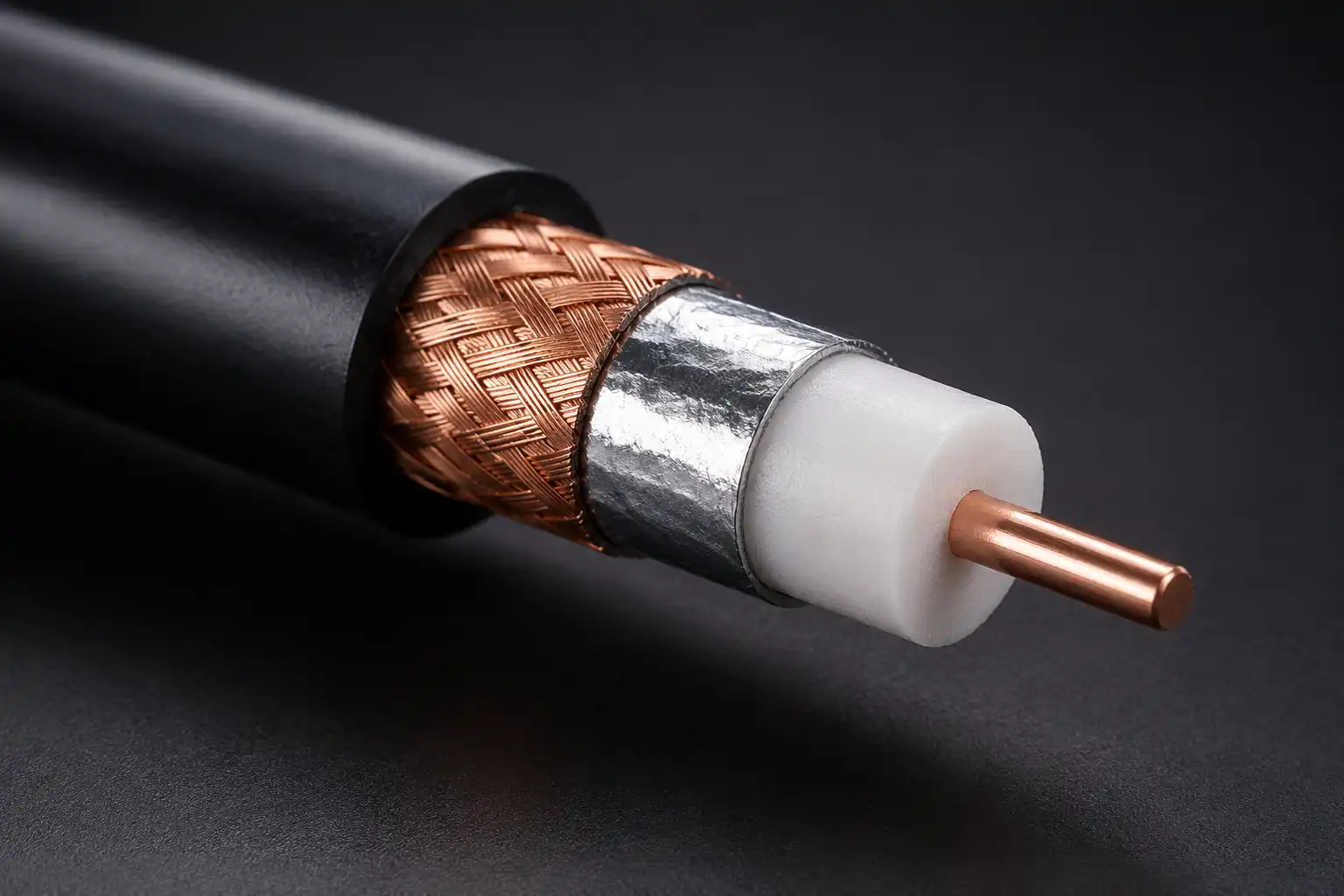

ساختار لایهها
مس/پلی اتیلن فوم شده/فویل آلومینیومی/ شیلد مسی/پی وی سی
جنس و کلاس هادی مرکزی
مس آنیل شده کلاس 1 (مفتولی) و کلاس 2 (نیمه افشان)
جنس عایق
پلی اتیلن جامد/ فوم شده
جنس روکش
پی وی سی مقاوم در برابر نور خورشید (تیتان دار)
جنس فویل
آلومینیوم
جنس شیلد
مس
جنس سیم ارت
*
رنگبندی عایق
سفید
رنگبندی روکش
سفید
انتقال فرکانسهای بالا به خصوص در فرستندهها و گیرندهها، کامپیوترها، گیرندههای رادیو و تلویزیون و دوربینهای مدار بسته به کار میروند.
| نوع محصول | تعداد و قطر نامی هادی (mm) | قطر نامی روی عایق (mm) | تعداد و قطر رشته شیلد (mm) | جنس هادی | جنس عایق | امپدانس مشخصه (Ω) | تضعیف در 1000MHz db | قطر خارجی (mm) | وزن تقریبی (kg/km) |
|---|---|---|---|---|---|---|---|---|---|
| 2.5c-2v | 1×0.5 | 2.5 | 96×0.12 | مس آنیل شده | پلی اتیلن جامد | 75 | 52 | 4 | 22 |
| 3c-2v | 1×0.5 | 3 | 96×0.12 | مس آنیل شده | پلی اتیلن جامد | 75 | 42 | 5.5 | 40 |
| 4.5c-2v | 1×0.9 | 4.5 | 96×0.12 | مس آنیل شده | پلی اتیلن فوم شده | 75 | 22 | 6.5 | 45 |
| 5c-2v | 1×0.8 | 5 | 96×0.12 | مس آنیل شده | پلی اتیلن فوم شده | 75 | 27 | 7.5 | 71 |
| RG6 | 1×0.90 | 4.3 | 96×0.12 | مس آنیل شده | پلی اتیلن فوم شده | 75 | 8.8 | 5.7 | 48 |
| RG59 | 1×0.6 | 3.5 | 128×0.12 | مس آنیل شده | پلی اتیلن جامد | 75 | 11.5 | 5.5 | 52 |
کد وی دی ای
*
حداکثر ولتاژ کارکرد
*
حداکثر مقاومت هادی
*
ظرفیت خازنی متقابل
*
حداقل مقاومت عایقی
10,000MΩ.Km
استاندارد مرجع
JIS C 3501
IEC 60096
محدوده دمایی
℃30- تا ℃70+
ساختار لایهها
مس/پلی اتیلن فوم شده/فویل آلومینیومی/ شیلد مسی/پی وی سی
جنس و کلاس هادی مرکزی
مس آنیل شده کلاس 1 (مفتولی) و کلاس 2 (نیمه افشان)
جنس عایق
پلی اتیلن جامد/ فوم شده
جنس روکش
پی وی سی مقاوم در برابر نور خورشید (تیتان دار)
جنس فویل
آلومینیوم
جنس شیلد
مس
جنس سیم ارت
*
رنگبندی عایق
سفید
رنگبندی روکش
سفید
انتقال فرکانسهای بالا به خصوص در فرستندهها و گیرندهها، کامپیوترها، گیرندههای رادیو و تلویزیون و دوربینهای مدار بسته به کار میروند.
